电伴热带配件安装方法及怎么接线图片

点击次数:93次    时间:2019-09-24    分享:
下面就由无锡艾克森热控的客服带你们了解一下电伴热带配件安装方法及怎么接线图片。
一,安装的准备:
   1) 所有伴热电缆均须进行电路连续性和绝缘性能的测试,不符合规定的不能使用。
   2) 电气设备和控制设备均须进行外观检查,有变形、有裂纹,器件不全又无法修复的,不能使用。
   3) 安装前,应先按照电件热系统图,逐一核对管道编号,确认无误后,才能进行安装。

   4) 没有产品标记,或标记模糊不清,无法辨认的产品,不能安装。

5) 电伴热系统安装前,被伴热管道必须全部施工完毕,并经水压试验(或气密试验)检查合格。

二,配件的安装方法

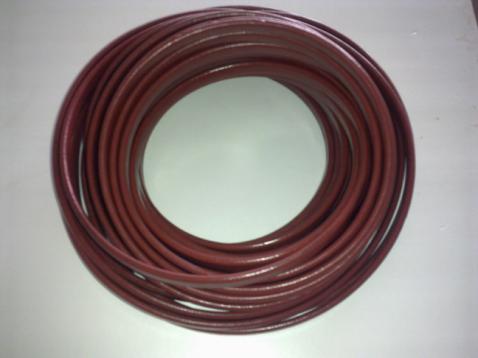

1.取出电伴热带

取出电伴热带

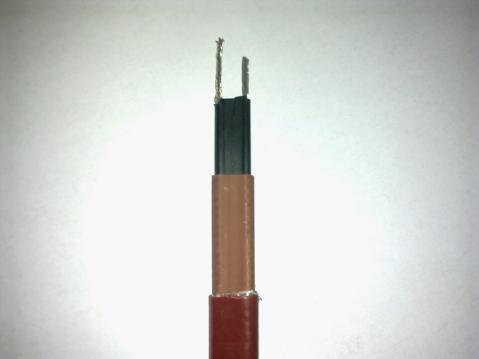

2.将伴热带的外护套及屏蔽层剥离,剥出母线

将伴热带的外护套及屏蔽层剥离,剥出母线

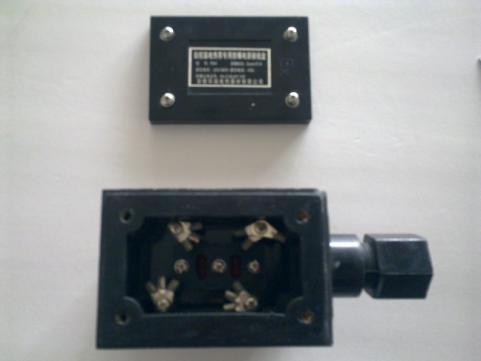

3.打开电源接线盒后盖

打开电源接线盒后盖

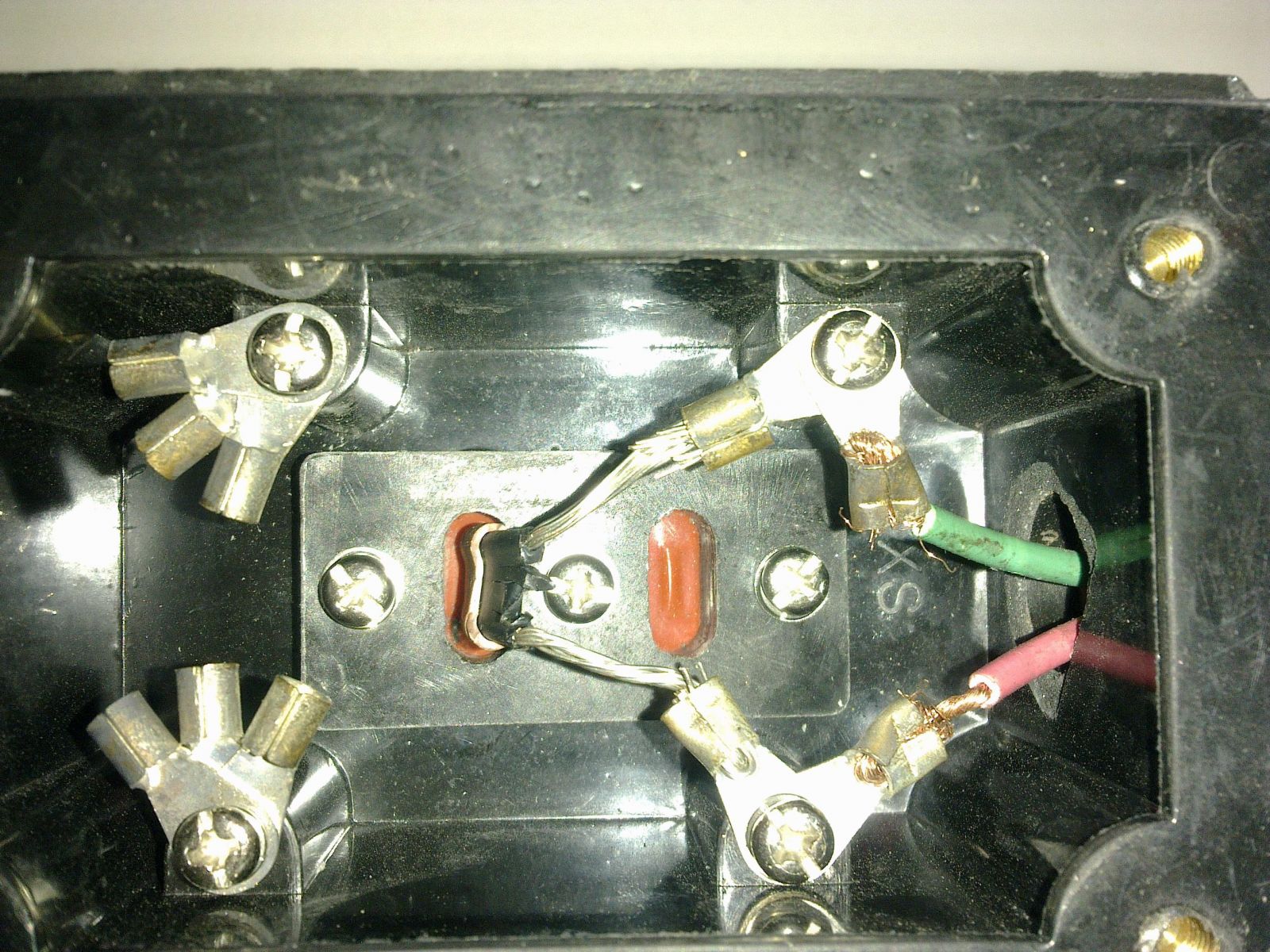

4.将剥离好的电伴热带由电源接线盒下口穿入接线盒累,并将电源线由电源线入口穿入接线盒,固定在接线端子上

将剥离好的电伴热带由电源接线盒下口穿入接线盒累,并将电源线由电源线入口穿入接线盒,固定在接线端子上

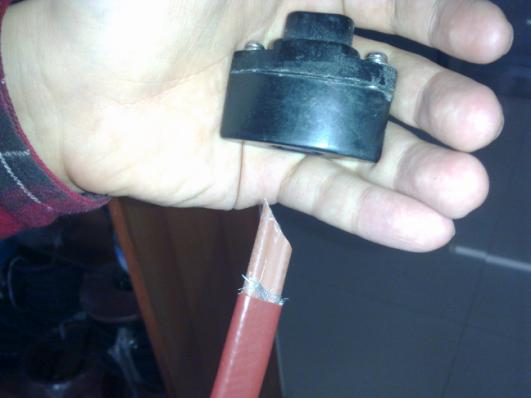

5.将电伴热带的末端剥去外护套及屏蔽层,将伴热带线芯剪成斜口

将电伴热带的末端剥去外护套及屏蔽层,将伴热带线芯剪成斜口

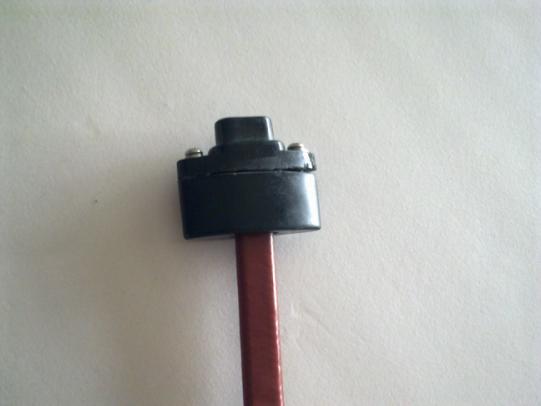

6.将处理好的尾部插入尾端内(尾端处的两根线芯切勿对接)

将处理好的尾部插入尾端内(尾端处的两根线芯切勿对接)

三,电伴热带怎么接线图片

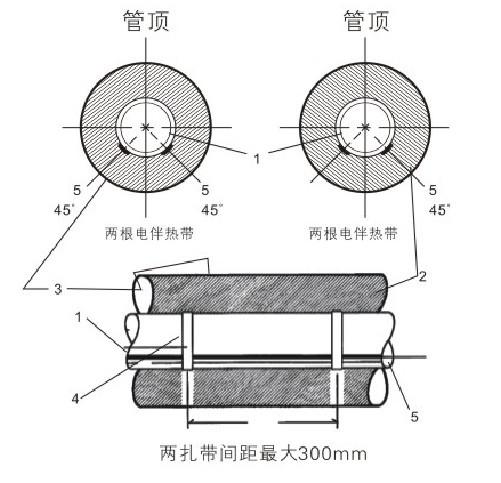

1.将伴热带按照一定的伴热比例均匀的平铺在管道的外壁上,每隔30-60CM,使用铝箔胶带或耐压热敏胶带将伴热带固定在管道上。

2. 中澳天天电伴热带起始端接入电源接线盒,并在接线盒内与电源线相连接。

3.尾部使用尾端接线盒密封。



电伴热带怎么接线图片

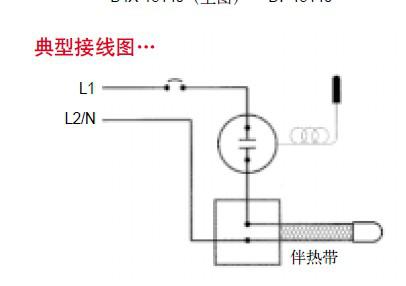

伴热带典型接线图

5.

温控箱是由温控器通过感温线来控制温度的,可以把感温线的终端紧贴伴热带上缠好,然后把温控箱手动调到需要控制的温度就可以做保温了。

6.

施工时电源的选择多个回路要把功率的总和加在来考虑电缆的承受力,并且要把启动功率较大考虑到。

以上就是无锡艾克森热控的电伴热带配件安装方法及怎么接线图片的全部内容。如有任何问题欢迎咨询网站客服。
